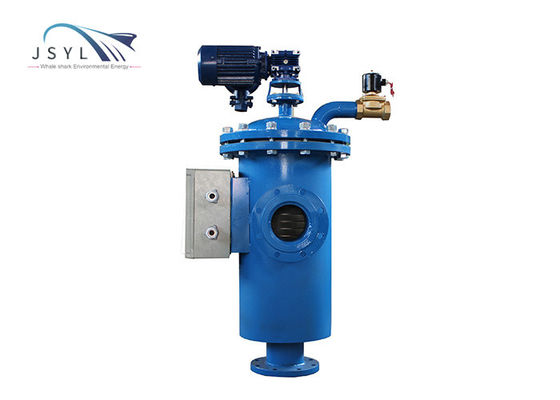

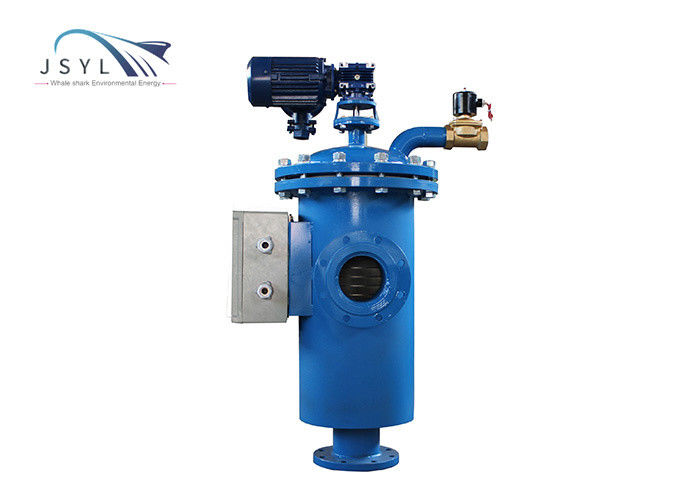

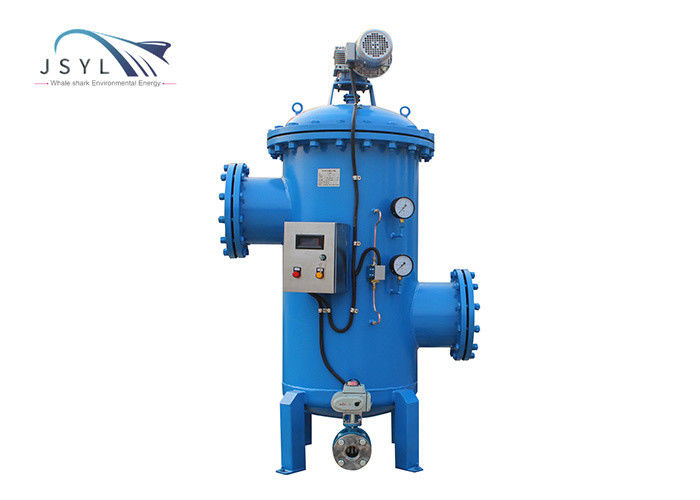

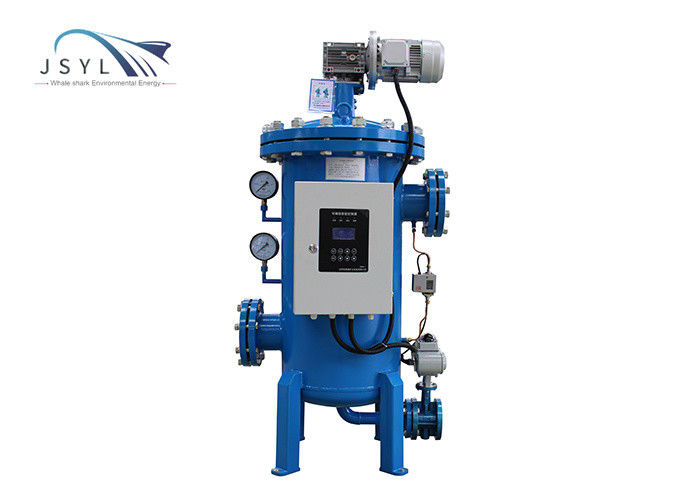

système automatique de filtre de nettoyage d'individu de l'acier au carbone 100um

Matériel industriel en brosse automatique d'acier au carbone de filtre de 100 microns


Décrivez

Procédé de filtration :
L'eau non traitée écrit l'intérieur du cylindre d'écran de l'admission du filtre, et traverse l'écran au débouché du filtre. Des particules de saleté sont emprisonnées sur la surface intérieure de l'écran et forment un « produit de filtration », ayant pour résultat une différence de pression à travers l'écran. Le commutateur de différence de pression sent la différence de pression, et quand il atteint une valeur préréglée, le processus de nettoyage commence.

Processus autonettoyant :
Pendant le processus autonettoyant, l'eau de procédé de filtration continue à couler. La soupape de vidange s'ouvre et le moteur tourne la brosse d'acier inoxydable pour balayer la surface intérieure de l'écran cylindrique. Les particules emprisonnées sur l'écran sont enlevées par la brosse et lavées à partir de la soupape de vidange. Le processus entier prend 20-30 secondes. L'approvisionnement en eau est ininterrompu dans tout le processus.
Système de contrôle :
Deux types de tableaux de commande sont disponibles : PLC/minuterie
Le cycle autonettoyant commence dans des situations suivantes l'unes des

1. Recevez le signal du commutateur de différence de pression
2. arrangement de paramètre d'intervalle de panneau de commande
3. début de manuel

Principe de fonctionnement

Mode fonctionnant normal :

Le liquide entre dans le filtre de corps par l'admission pour filtrer, le liquide est filtré par l'élément filtrant, et les impuretés dans le liquide sont déposées sur le tamis filtrant d'acier inoxydable. Quand la pression d'admission et la pression de débouché atteignent la valeur permise de gamme ; le système a besoin d'équipement autonettoyant manuel ; le réducteur opéré à la manivelle conduit la brosse pour tourner pour nettoyer l'élément filtrant ; en même temps, la soupape de vidange s'ouvre pour décharger les eaux d'égout ; le temps de nettoyage (la différence de pression entre l'admission et le débouché est zéro), la valve se ferme quand le nettoyage est terminé ; le réducteur cesse le fonctionnement ; le système revient à l'état initial ; Commencez à écrire le prochain procédé de filtration.

Caractéristiques

1 : Grand écoulement ; petit volume ; grand secteur de filtre
2 : Flux continu pendant l'autonettoyant et eaux d'égout, consommation de basse mer et temps de nettoyage court.
3 : Il est facile démonter, remplacer et maintenir l'ensemble d'élément filtrant.
4 : La conception unique de la brosse de nettoyage (avec un ressort et un ajustement escamotable ; unique)
5 : La valve d'admission manuelle/soupape de vidange, l'équipement cesse de fonctionner, et les eaux d'égout internes peuvent être déchargées manuellement
